起重電機之倒順開關控制電動機正反轉電路接線圖

發布時間：2022-07-18 09:51:00 點擊：

起重電機專業生產廠家無錫宏達2022年7月18日訊 倒順開關又稱為可逆轉換開關，它是一種組合開關，倒順開關的操作手柄有“倒”、“順”、“停”三個位置，適用于交流50Hz、額定電壓至380V的電路中，可直接通斷單臺異步電動機，并進行停止、正反轉控制操作。

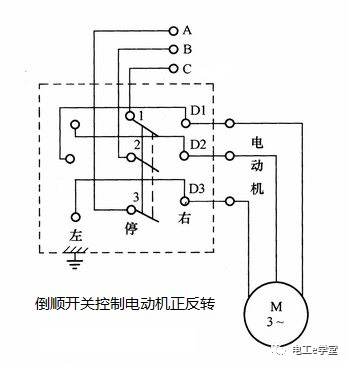

如下圖所示為某款KO3系列倒順開關控制電動機正反轉電路，它由三個相同的蝶形動觸頭和9個U形靜觸頭及一組定位機構組成。具有薄鋼板防護外殼，觸頭為雙斷點形式，由中間轉軸操作其分?jǐn)嗯c閉合。接線時，中間三個觸頭接三相電源，右側三個接電動機。

倒順開關控制電動機正反轉電路接線圖

• 當?shù)鬼橀_(kāi)關的手柄位于中間“停”時，電源切斷，動靜觸頭之間不接觸，電動機不轉；

• 當手柄處于右側“順”時，電動機三相繞組A、B、C相序接通三相電源，電動機正向轉動；

• 當手柄處于左側“倒”時，電動機三相繞組B、A、C相序接通三相電源，電動機反向轉動；

用倒順開關控制的正反轉電路，只適用于電動機換向不頻繁的場合，如銑床主軸正反轉選擇，和某些機床的電動機的換向控制等。
